Specifikace
| Časový rozsah | 0,2 s - 30 min |
|---|---|
| Doba odezvy | AC-80 ms / DC-50 ms |
| Doba zotavení | 200 ms |
| Hmotnost | 35 g |
| Materiál | Lexan |
| Nominální napětí | 20-65 V AC/DC |
| Provozní teplota max. | 60 °C |
| Provozní teplota min. | -25 °C |
| Shoda s normami | CE, CSA, RoHS, UL |
|---|---|
| Spotřeba | 6 mA |
| Teplota skladování do | 70 °C |
| Teplota skladování od | -40 °C |
| Třída krytí | IP40 |
| Zbytkový proud | ≤ 0.3 mA |
Popis produktu
Platí při 25°C | ||
Doba zotavení | (typ E, W, B) | <150 ms |
(typ A, K) | <200 ms | |
Doba aktivace | (AC) | 80 ms |
(DC) | 50 ms | |
Napájecí napětí | H: 90-265 V AC/DC | |
Časový rozsah | 0,2 s - 30 min. | |
Max. spínaný proud | viz parametry relé | |
Vstupní proud | H/U/M: 50 mA, L: 150 mA | |
Svodový proud | <250 µA | |
Max. úbytek napětí | H/U/M: <3 V, L: <2.5 V | |
Teplotní rozsah | -10 °C ... +60 °C | |
Materiál | cicoloy | |
Třída krytí | IP40 | |
Hmotnost | 35 g | |
Homologace | sdělíme na vyžádání | |

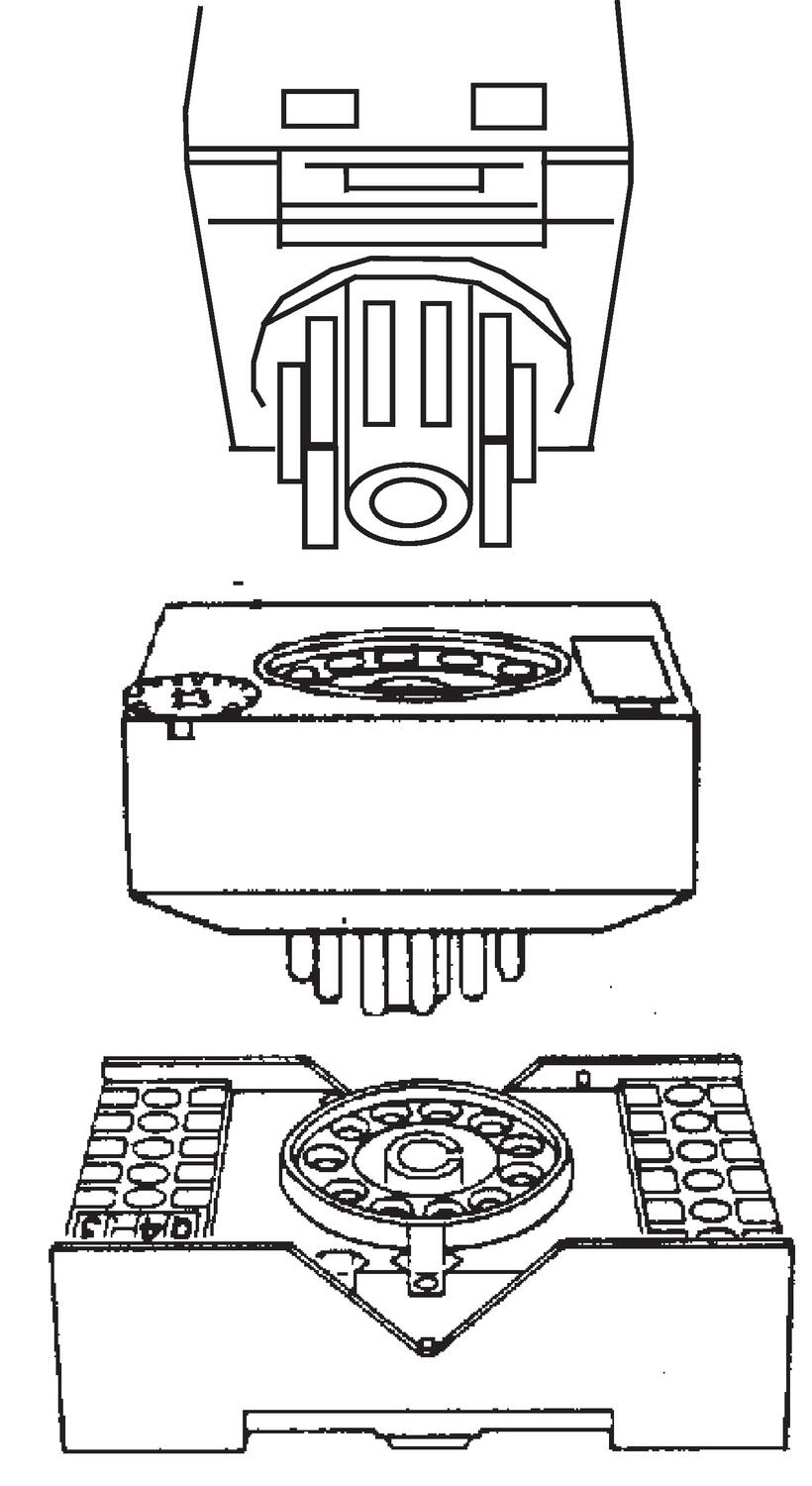

Montáž | |
| Relé C3-A30 |

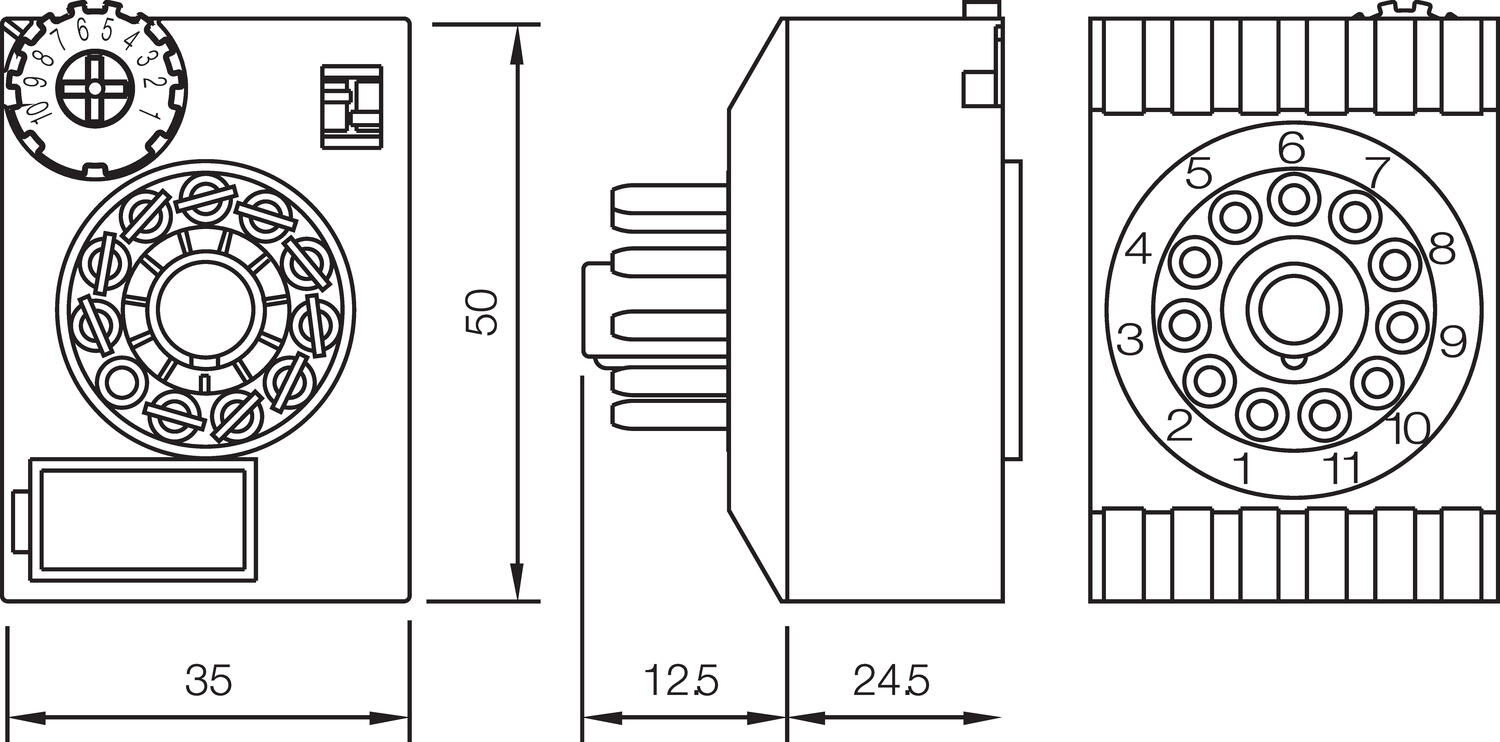

Rozměry

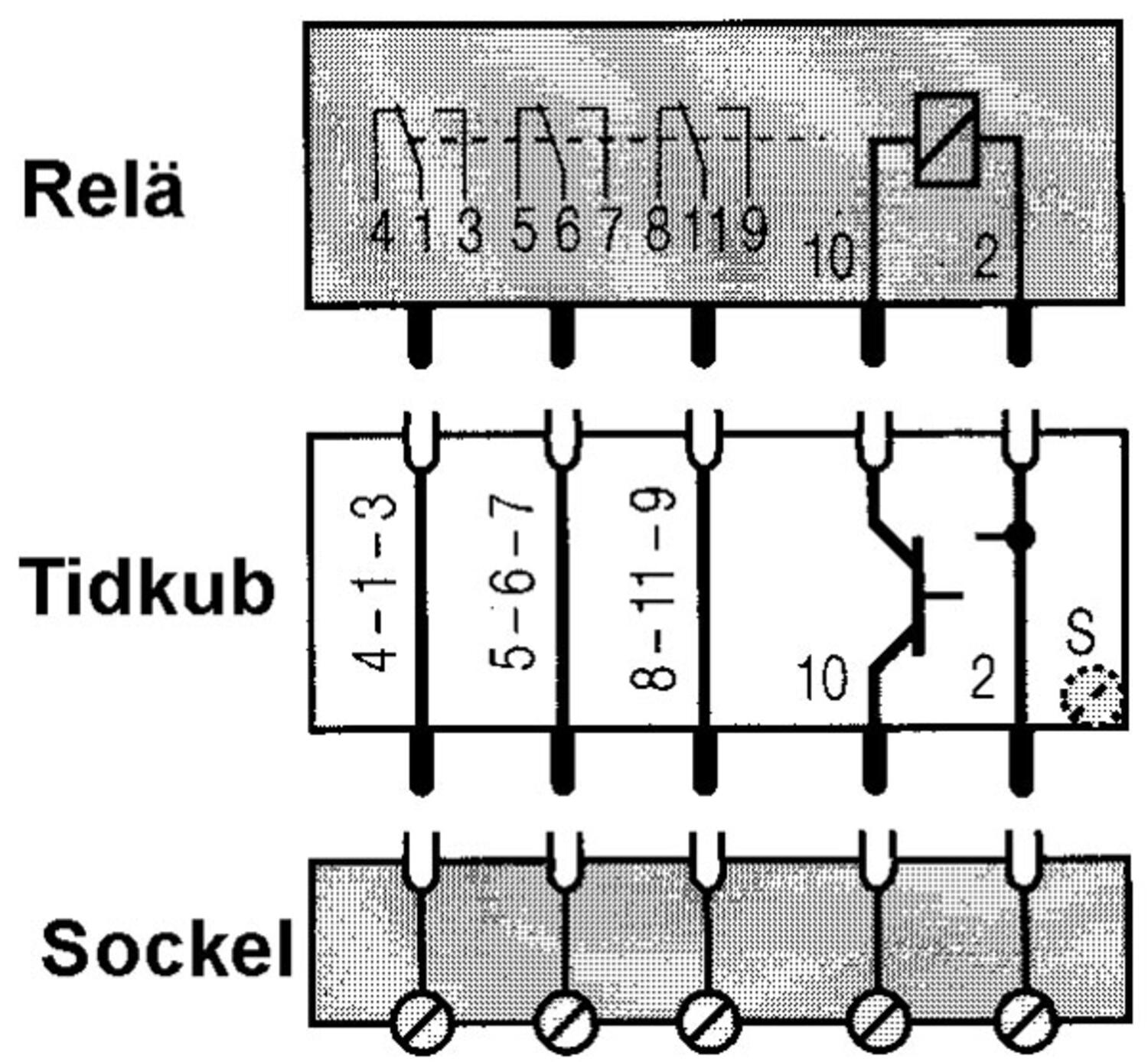

Připojení
Zpožděný odpad po zkončení impulzu | Symetrický cyklovač začínající impulzem |

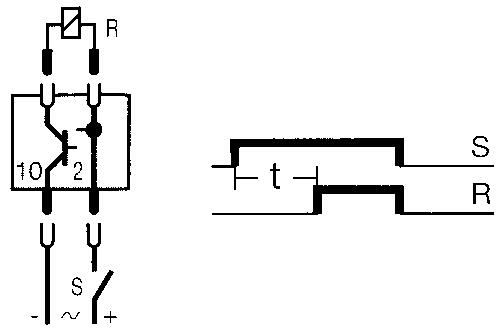

Zpožděný přítah | Impulzní přítah |
Zpožděný odpad |
|
| |

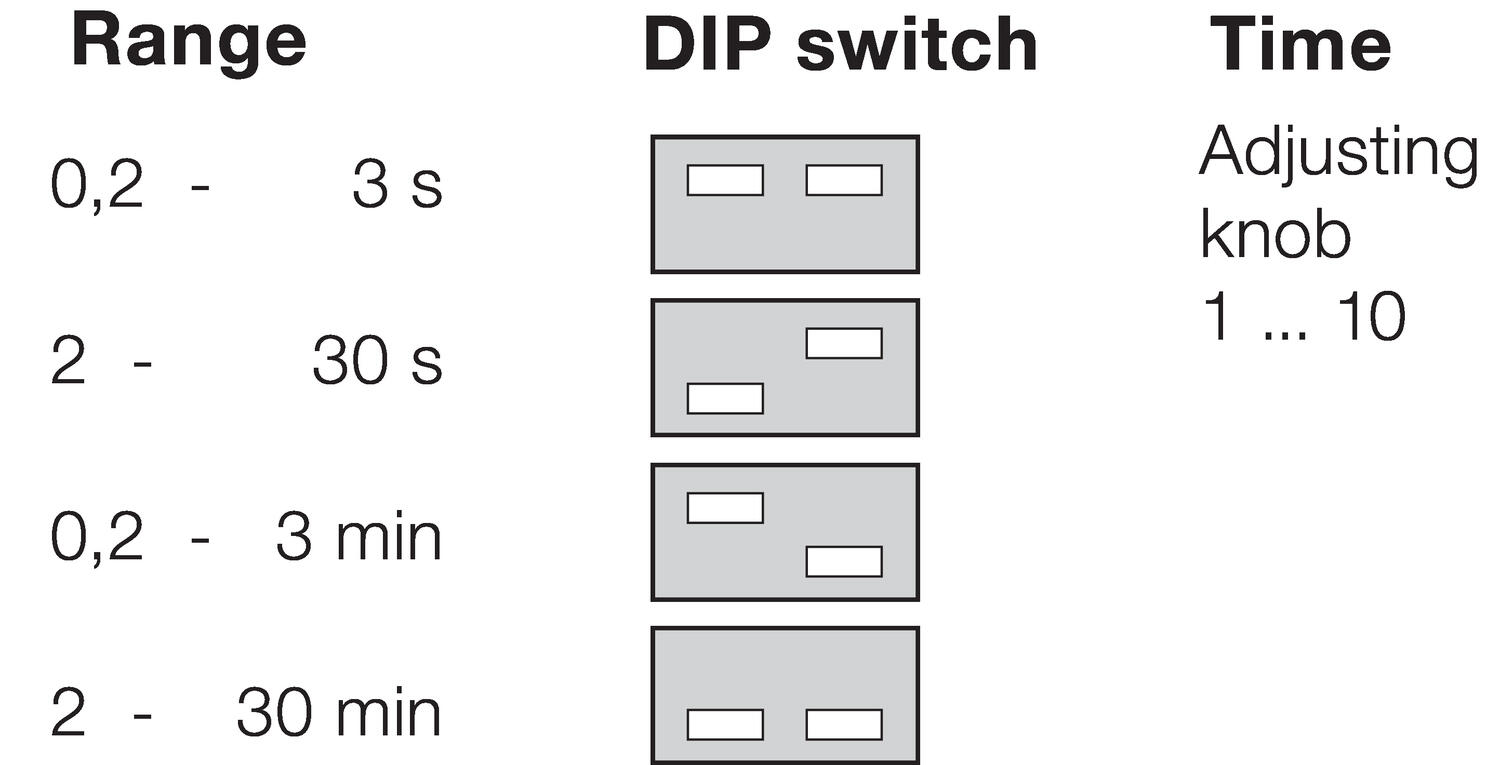

Zapojení | Nastavení času |
Časový rozsah 0,2-30 min nastavitelný |
Objednací informace
Objednací čísla | Popis | Rozsah napětí | E-kód | |
CT3E30L | Modul čas.funkcí | Modul, funkce E - zpožděný přítah | 20-65 V AC/DC | E4097400 |
CT3E30H | 90-265 V AC/DC | E4097402 | ||
CT3W30L | Modul, funkce W - zpožděný odpad | 20-65 V AC/DC | E4097404 | |
CT3W30H | 90-265 V AC/DC | E4097406 | ||
CT3B30L | Modul, funkce B - symetrický cyklovač | 20-65 V AC/DC | E4097408 | |
CT3B30H | 90-265 V AC/DC | E4097410 | ||
CT3A30L | Modul, funkce A - zpožděný odpad po skončení impulzu | 20-65 V AC/DC | E4097420 | |
CT3A30M | 90-150 V AC/DC |
| ||
CT3A30U | 180-265 V AC/DC | E4097422 | ||
CT3K30L | Modul, funkce K - impulzní přítah | 20-65 V AC/DC | E4097424 | |
CT3K30M | 90-150 V AC/DC |
| ||
CT3K30U | 180-265 V AC/DC | E4097426 | ||
S3CT | Kovový klips pro fixaci modulu čas.funkcí a relé k patici |
|
| |
Další typy a napětí na vyžádání.
