PULS
Napájecí zdroje PIM60.12x
Série PIM60.12x
- Výstup DC : 12V ; 5 A
- Příznivý poměr cena/výkon
- Svorky Push-in nebo šroubovací
- Velmi malé rozměry 36 x 90 x 96 mm; váha jen 225 g
- Záruka 3 roky
Vybraná varianta
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Vstupní napětí DC | 100-240 V |
| Vstupní napětí AC min. | 90 V AC |
| Vstupní napětí AC max. | 264 V AC |
| Náběhový proud při 120 V AC typický | 15 A |
| Náběhový proud při 230 V AC typický | 36 A |
| Rozsah vstupního napětí | Wide-range |
| Účiník při 120 V AC, plná zátěž, typická hodnota | 0,55 |
| Účiník při 230 V AC, plná zátěž, typická hodnota | 0,47 |
| Počet fází | 1 |
Výstupní parametry |
|
| Výstupní napětí | 12 V DC |
| Výstupní napětí min. | 12 V DC |
| Výstupní napětí max. | 15 V DC |
| Výstupní proud | 5 A |
| Výkon | 60 W |
Úcinnost / Životnost / MTBF |
|
| Účinnost při 120 V DC při plné zátěži | 90,2 % |
| Účinnost při 230 V DC (typická) | 89,6 % |
| Účinnost při 230 V DC při plné zátěži | 90,7 % |
| Životnost pro 120 V AC, při plné zátěži a +40 °C | 103000 h |
| Životnost pro 230 V AC, při plné zátěži a +40 °C | 119000 h |

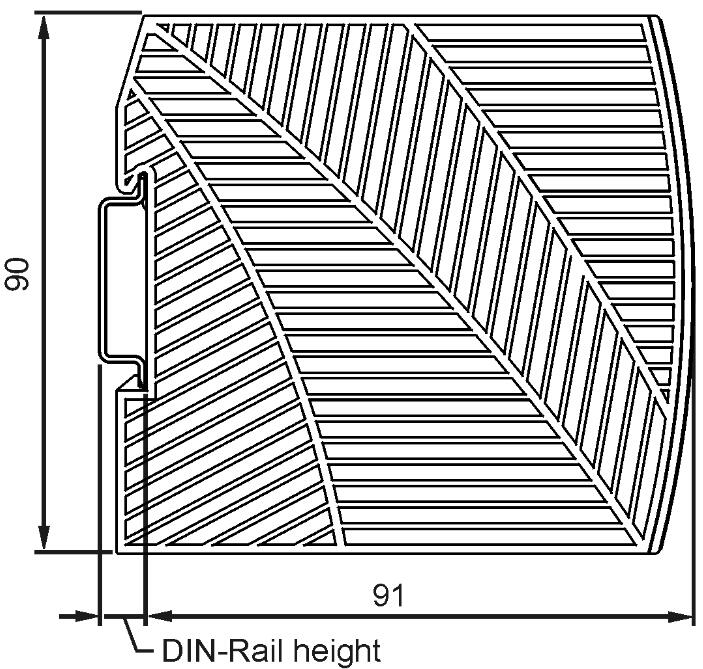

Rozmery a hmotnost |
|
| Šířka | 36 mm |
*Invisible Heading* |
|
|---|---|
| Výška | 90 mm |
| Hloubka | 91 mm |
| Hmotnost | 0,225 kg |
Ostatní parametry |
|
| Shoda s normami | CB, CE, cULus |
| Doba náběhu při 230 V AC, plná zátěž. typická hodnota | 23 ms |
| Doba náběhu při 120 V AC, plná zátěž. typická hodnota | 107 ms |
| Třída krytí | IP20 |
| Svorka | Šroub |
| Kryt | Polykarbonat |
| Frekvence napájení | 50-60 ±6 % |
| Zvlnění (max.) | 100 mV pp |
| Série | Piano |
| Spotřeba při 120 V AC | 1 A |
| Spotřeba při 230 V AC | 0,6 A |
| Omezení výkonu od +60 °C do + 70 °C | 2,4 W/°C |
| Min. teplota bez omezení výstupního výkonu | -10 °C |
| Max. teplota bez omezení výstupního výkonu | 60 °C |
| Type Power Supply | AC-DC |
Popis produktu

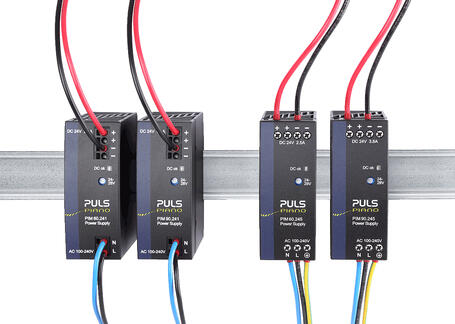

Nová řada zdrojů 24 V a 12 V PULS PIANO MINI na DIN lištu je určena uživatelům, kteří požadují jednoduché, ale vysoce spolehlivé a výkonné zdroje se základními funkcemi a velmi malými rozměry.
Malé rozměry Maximální užitek
Použití nejmodernějších součástek a jejich optimální rozmístnění přináší úsporu místa a lepší chlazení zdroje. Díky vysoké účinnosti produkují zdroje PIANO MINI nizké výkonové ztráty ( menší než 0.5W v režimu bez zátěže). To vše zvyšuje dobu životnosti a spolehlivost zdroje a umožňuje zabudovat 90 W zdroj do pouzdra o rozměrech pouze 36 x 90 x 91mm.
Zdroje PIANO MINI jsou proto vhodné hlavně pro instalace, kde je uživatel limitovaný prostorem.
Nejmenším zástupcem 24V zdrojů je PIM36 o výkonu 36W (1,5 A).
Šroubovací nebo Push-in svorky
Uživatel si může zvolit verzi zdroje se šroubovacími nebo Push-in svorkami.
Svorky Push-in umožňují rychlé zapojení přívodů bez použití nástrojů. Tím se významně sniží náklady, zrychlí se instalace a lze ji plně automatizovat (robotické osazovací linky). Zdroje s Push-in svorkami jsou po zapojení vysoce spolehlivé, a to i v případě vibrací a otřesů, jsou proto vhodné pro nejnáročnější aplikace.
Na všechny zdroje PULS je poskytována záruka 3 roky.
